Soporte de estante del SC APC del panel de remiendo del divisor del PLC de la fibra del LAN LSZH de CATV
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | El panel de remiendo del divisor del PLC del soporte de estante 1*32 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000PCS/MONTH |
|
Información detallada |
|||
| Tipo de la fibra: | G.657A | Material del cable: | LSZH |
|---|---|---|---|
| Tubo: | fibra desnuda, 0.9m m, 2.0m m, 3.0m m | Tipo del conector: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC |
| Puerto: | 1*2, 2*2, 1*4, 2*4, 1*8, 2*8, 1*16, 2*16, 1*32, 2*32, 1*64, 2*64 | Longitud de la coleta: | los 0.5M, el 1.0M, el 1.5M |
| Alta luz: | Divisor del PLC de la fibra de LSZH,Divisor del PLC de CATV LAN Fiber,Divisor del PLC del soporte de estante del SC APC |
||
Descripción de producto

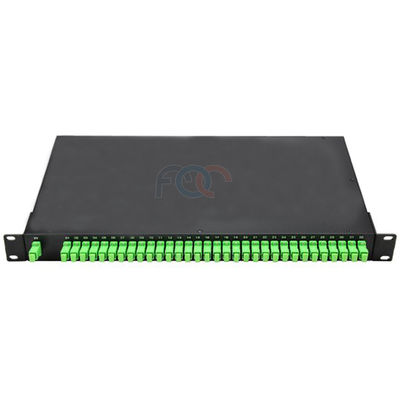

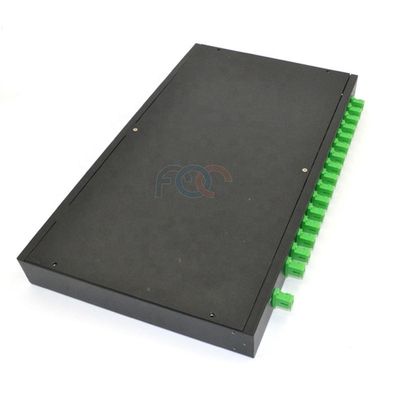

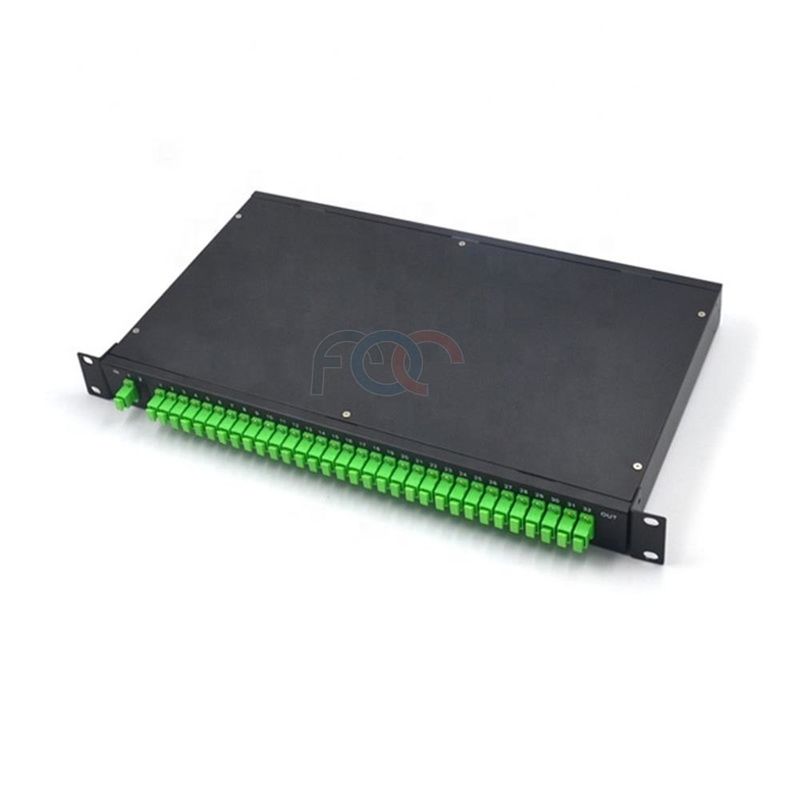

SC del panel de remiendo del divisor del PLC de la fibra del soporte de estante/APC con 1pcs del divisor 1 * 32
Los divisores del PLC (circuito planar de la onda luminosa) se utilizan para distribuir o para combinar señales ópticas. Se basa en tecnología de circuito planar de la onda luminosa y provee de una solución de la distribución ligera del bajo costo pequeño factor de forma y alta confiabilidad.
El divisor del PLC del soporte de estante es el divisor que se embala en el panel de remiendo de la fibra óptica del soporte de estante. Los almacenamientos el cable adicional, a prueba de polvo y él es fácil montar y mainteinance.
los divisores del PLC 1xN son proceso que alinea de la precisión para dividir una sola entrada óptica en salidas ópticas múltiples uniformemente, mientras que los divisores del PLC 2xN dividen una entrada óptica dual en salidas ópticas múltiples. Nuestros divisores del PLC ofrecen funcionamiento óptico superior, alta estabilidad y alta confiabilidad para cumplir diversos requisitos de uso.
Este tipo del PLC permite ser equipado en 19" gabinete de distribución integrado estándar o gabinete de la red del estante de la abertura. Los divisores del PLC (circuito planar de la onda luminosa) son divisores del solo modo con un ratio incluso partido a partir de una fibra de la entrada a las fibras de salida múltiple. Se basa en tecnología de circuito planar de la onda luminosa y provee de una solución de la distribución ligera del bajo costo pequeño factor de forma y alta confiabilidad.
Características
Pérdida de inserción baja
PDL bajo
Pérdida de alto retorno
El partir uniforme del poder
Diseño compacto
Longitud de onda de funcionamiento amplia
Temperatura de funcionamiento amplia
Estabilidad ambiental y mecánica excelente
Calificado debajo de Telcordia GR-1221 y GR-1209
Usos
Sede/headend
Supervisión y prueba de la red
Redes ópticas pasivas
CATV, LAN, WAN
Instrumento de la prueba
Especificaciones ópticas
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,4 |
10,7 |
13,9 |
17,2 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,5 |
0,8 |
1,0 |
1,4 |
1,6 |
2,0 |
|
Pérdida dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,6 |
11,0 |
14,8 |
17,9 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,8 |
1,0 |
1,2 |
1,5 |
1,8 |
2,0 |
|
Pérdida dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5--los 2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
Podemos producir muchos seriales de los divisores del PLC incluyendo:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 con el paquete de siguiente
Serie desnuda de la fibra
Mini paquete flojo del tubo
Tipo del módulo del ABS
LGX encajonado
El panel de remiendo del soporte de estante para el uso de PON.
El panel de remiendo del soporte de la pared para el uso de PON
Tipo en línea del cierre del empalme de la fibra óptica
Tipo erguido del cierre del empalme de la fibra óptica
