Reflectómetro de ámbito de tiempo óptico de la red 3302XR 2.0A de FTTH

Reflectómetro de ámbito de tiempo óptico de la red 3302XR 2.0A de FTTH

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: FOCABLE
Certificación: RoHS Compliant, ISO Certificate
Número de modelo: OTDR 3302XR

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Detalles de empaquetado: 1pcs/box
Condiciones de pago: Western Union, T/T
Capacidad de la fuente: 5000pcs/month
Mejor precio Contacto

Información detallada

Tipo: PDA Rango dinámico: 50dB
modos de prueba: Operación de la pantalla táctil y de la tecla de método abreviado LCD: Anti avanzado - reflexión LCD
Alta luz:

reflectómetro óptico del ámbito 15v

,

dispositivo óptico del otdr 70Wh

Descripción de producto

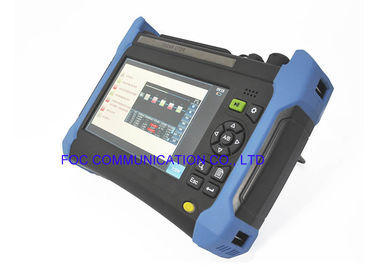

OTDR (reflectómetro de ámbito de tiempo óptico) 3302XR para que red de FTTH localice el punto de la falta

Información general



OTDR es un instrumento de medida del alto rendimiento con multifuncional diseñado para probar la red de FTTx. Se utiliza principalmente para medir las características físicas de la fibra óptica bajo prueba, tal como la longitud, la pérdida de transmisión y la pérdida del empalme etc…. Puede también localizar las faltas o las roturas de la fibra óptica. Se aplica extensamente en la fabricación, la construcción y el mantenimiento en sistema de comunicación de fibra óptica.


3302XR OTDR se puede también equipar del metro de poder óptico, de la fuente de luz, de la ubicación de falta visual (VFL) y de la función de detección de la vibración.





Características dominantes

  • 50dB rango dinámico grande, punto de muestreo de los datos 256k, capaz para la prueba de larga distancia de la red de comunicaciones de la multi-rama.
  • Análisis y macro bidireccionales - el análisis de doblez funciona.
  • ángulo muerto del acontecimiento ultracorto de los 0.8m, fácil probar el puente de fibra óptica.
  • La resolución de muestreo del mínimo los 2.5cm para exactamente localizar acontecimiento señala.
  • Función de prueba en línea de PON.
  • Solo y multi - el módulo integró la función de prueba.
  • Anti avanzado - reflexión LCD, asegurando claramente e interfaz visible de la exhibición en el ambiente del campo.
  • Una variedad de modos de prueba, de pantalla táctil y de operación de la tecla de método abreviado.
  • Función de supervisión automática de la fibra de la comunicación.
  • La ubicación de falta visual opcional incorporada de la luz roja (VFL), el metro de poder óptico, la fuente de luz y el extremo hacen frente a los módulos de la función de detección.
  • El tipo óptico del conector de salida de OTDR se puede cambiar a voluntad, asegurando la limpieza fácil de la cara del extremo.
  • Función teledirigida.
  • Función dual de la interfaz USB, disco externo del USB, e impresora.
  • Formatos de archivo GR196 y SR-4731 de Bellcore apoyados.
  • Interfaz multilingüe de la operación.



Usos

  • Mantenimiento en telecomunicaciones
  • Mantenimiento CATV
  • Prueba de laboratorio de la fibra óptica
  • Otras medidas de la fibra óptica



Configuración estándar de OTDR 3302XR

No. Nombre Observación
1

módulo de la unidad central 3302XR

Módulo de control de exhibición

2 Módulo del reflectómetro de ámbito de tiempo óptico 3302XR Módulo de medición de OTDR
3 Paquete del batería li-ion Sobre 70Wh (accesorio)
4 Montaje del cable eléctrico

Voltaje de entrada: 100-240V, 50-60Hz, 2.0A,

Voltaje de salida 15V

Corriente de salida 4A

5 Manual del usuario
6 Certificación de producto
7 Paquete suave portátil especial


Opciones de OTDR 3302XR
Opción no. Nombre Modelo
3302XR-01 Lápiz de memoria del USB DT101G2/4GB
3302XR-02 Tarjeta del SD SQF SD micro C10 MLC 8G (- 40°C~85°C)
3302XR-03 Cable USB de datos CSMUAMICB-2M
3302XR-04 Batería de repuesto HYLB-2130
3302XR-05 Adaptador del LC SYA4-1038 (1,0)
3302XR-06 Adaptador del SC SY155-003 (1,0)
3302XR-07 Adaptador del ST SY155-004 (1,0)
3302XR-08 VFL Longitud de onda: 650nm±20nm, poder: ≥2mW
3302XR-09 Metro de poder óptico Longitud de onda: 1200-1650nm, gama: -70±3dB
3302XR-10 Fuente de luz La longitud de onda es lo mismo que el módulo de OTDR, poder: ≥-5dB
3302XR-11 Caja de empaquetado Plástico especial de la ingeniería



Reflectómetro de ámbito de tiempo óptico de la red 3302XR 2.0A de FTTH 0

Reflectómetro de ámbito de tiempo óptico de la red 3302XR 2.0A de FTTH 1
