SC UPC 1×8 PDL bajo del divisor del PLC de la fibra de 1650nm FTTX CATV CWDM
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo del casete del divisor del PLC 1×8 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000pcs/month |
|
Información detallada |
|||
| Puerto: | Divisor 1 * 8 plc | Paquete: | Tipo divisor del casete del PLC |
|---|---|---|---|
| Conector: | SC/UPC | Longitud de onda: | 1260-1650nm |
| Tipo: | Divisor | Uso: | Red de FTTH FTTB FTTX |
| Alta luz: | divisor del PLC de la fibra de 1650nm FTTX,Divisor del PLC de la fibra de CATV CWDM,Divisor bajo del PLC del PDL 1×8 |
||
Descripción de producto

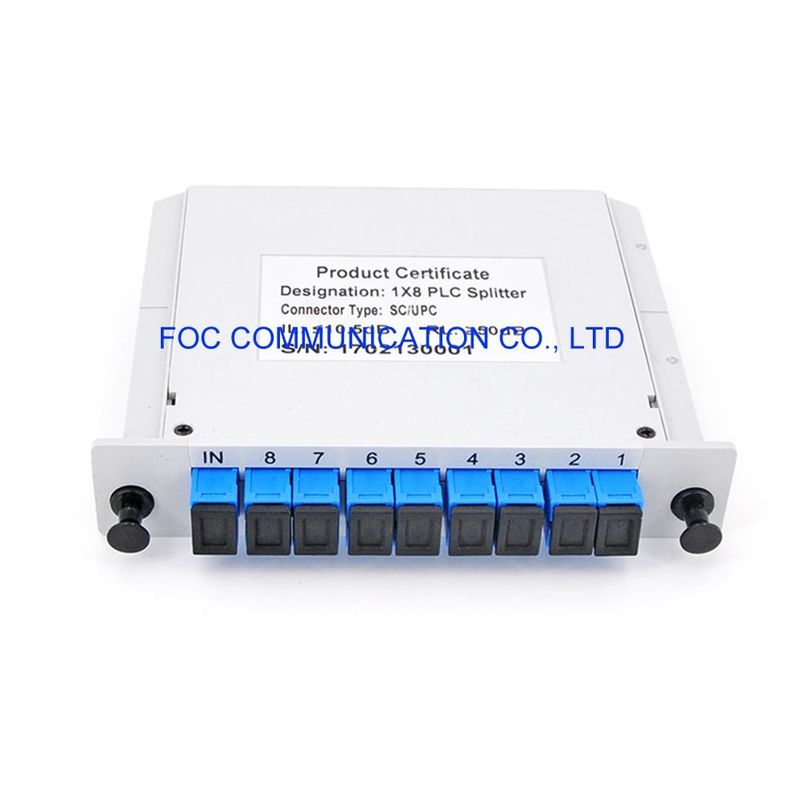

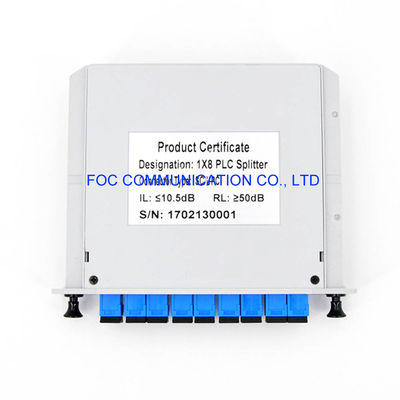

SC de la caja del casete del divisor del PLC de la fibra/UPC, 1×8 que proporciona características ópticas estables
Los módulos planares del divisor del circuito de la onda ligera (PLC) permiten que los fabricantes de equipamiento del sistema reduzcan costes y acorten tiempo al mercado. Los componentes de alta calidad, confiables están montados en una instalación industrial dedicada del módulo personalizado.
Tipo del casete: instalado en estante estándar de 19 pulgadas; en hogar de la rama de la fibra, el dispositivo de la instalación se proporciona en la caja de fibra óptica de la transferencia de cable; el hogar de la rama, instaló el equipo especificado cliente.
Características
configuraciones 1x4, 1x8, 1x16, 1x32 y 1x64 disponibles
2x4, 2x8, 2x16, configuraciones 2x32 disponibles
Telcordia GR-1209 y GR-1221 calificó
Pérdida de inserción baja, PDL, detrás reflexión
Alta uniformidad
Paquete compacto
Usos
PON- redes de FTTX
CATV
Equipos de planta exteriores
Sistemas de DWDM y de CWDM
Especificaciones ópticas
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,4 | 10,7 | 13,9 | 17,2 | 21,5 |
| Uniformidad (máximo) | DB | 0,5 | 0,8 | 1,0 | 1,4 | 1,6 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,6 | 11,0 | 14,8 | 17,9 | 21,5 |
| Uniformidad (máximo) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
los 05-20=0.5-2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others
|
