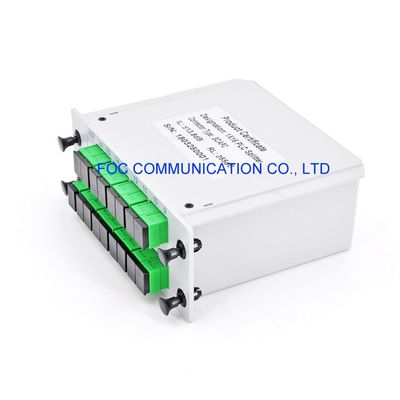

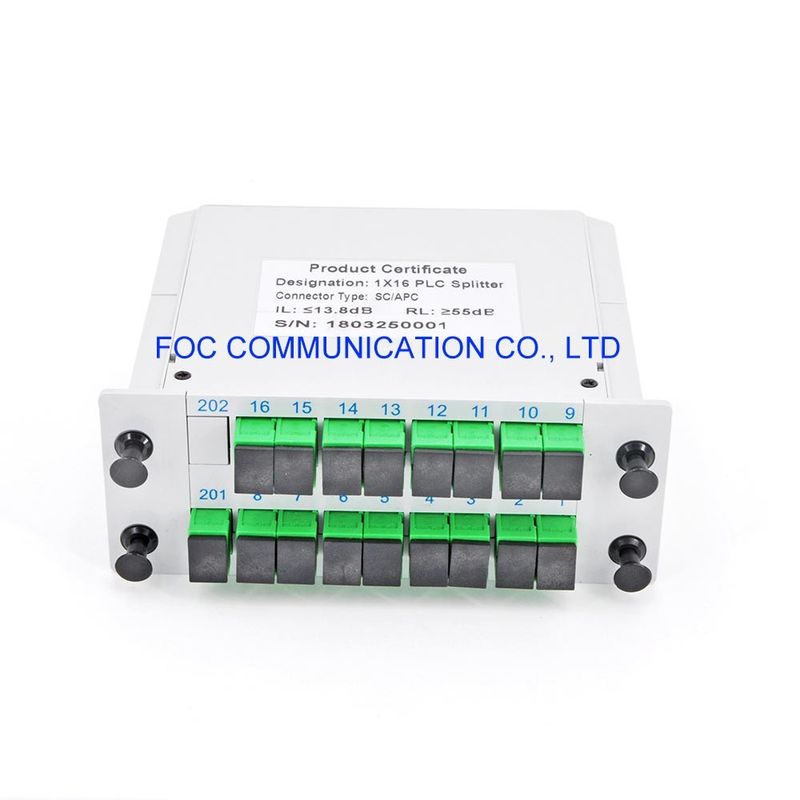

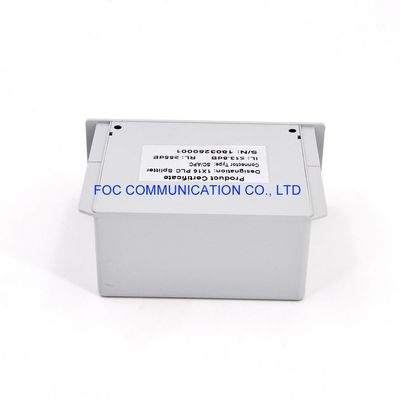

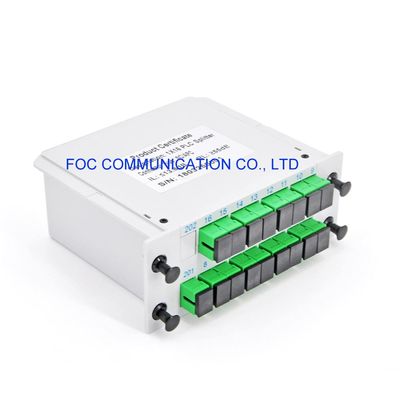

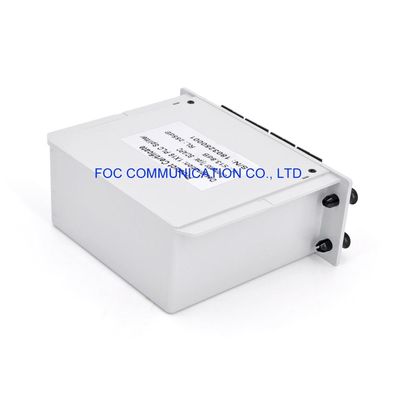

Pérdida de inserción baja del SC APC 1×16 del divisor del PLC de la fibra de PON FTTX 1650nm
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo del casete del divisor del PLC 1×16 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000pcs/month |
|
Información detallada |
|||
| Puerto: | divisor del plc 1*16 | Paquete: | Tipo divisor del casete del PLC |
|---|---|---|---|
| Conector: | SC/UPC | Longitud de onda: | 1260-1650nm |
| Tipo: | Caja de distribución | Uso: | Red de FTTH FTTB FTTX |
| Alta luz: | Divisor del PLC de la fibra de PON FTTX,divisor del PLC de la fibra 1650nm,casete de la fibra del PLC del SC APC |
||
Descripción de producto
El tipo SC/APC, 1×16 del casete del divisor del PLC de la fibra garantizó la especificación de funcionamiento y la alta confiabilidad
Los divisores del PLC se basan en tecnología de circuito planar de la onda luminosa y la alineación de la alta precisión. Los divisores del PLC pueden partir o combinar la luz a partir de uno o dos fibras en fibras salientes multi uniformemente sobre una gama espectral ancha con pérdida de inserción ultrabaja y pérdida dependiente de la polarización baja. Los divisores del PLC son altamente compactos y ofrecen funcionamiento óptico excelente con alta confiabilidad. Estos divisores son completamente obedientes con Telcordia GR-1209/1221 y se garantizan para el funcionamiento en ambientes duros. Ofrecemos actualmente las configuraciones hasta 2 x 64 en ambas piezas individuales y versiones del módulo.
Tipo del casete: instalado en estante estándar de 19 pulgadas; en hogar de la rama de la fibra, el dispositivo de la instalación se proporciona en la caja de fibra óptica de la transferencia de cable; el hogar de la rama, instaló el equipo especificado cliente.
Características
Pérdida de inserción baja
Alta tolerancia máxima del poder
Uniformidad que parte excelente
Longitud de onda de funcionamiento de banda ancha
Diseño compacto
Independiente baja de la polarización
Usos
PON- redes de FTTX
CATV
Equipos de planta exteriores
Sistemas de DWDM y de CWDM
Especificaciones ópticas
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,4 | 10,7 | 13,9 | 17,2 | 21,5 |
| Uniformidad (máximo) | DB | 0,5 | 0,8 | 1,0 | 1,4 | 1,6 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,6 | 11,0 | 14,8 | 17,9 | 21,5 |
| Uniformidad (máximo) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
los 05-20=0.5-2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
