Caja del divisor de la fibra del casete DWDM CWDM del divisor del PLC de la fibra del ISO 1×4 FC UPC
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo del casete del divisor del PLC 1×4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000pcs/month |
|
Información detallada |
|||
| Puerto: | Divisor del PLC 1*4 | Paquete: | Divisor encajonado del PLC |
|---|---|---|---|
| Conector: | SC/UPC | Longitud de onda: | 1260-1650nm |
| Material: | conector, LSZH | Divisor: | Divisor modular del PLC |
| Alta luz: | Divisor del PLC de la fibra de FC UPC,Divisor del PLC de la fibra del ISO 1×4,Caja del divisor de la fibra de DWDM CWDM |
||
Descripción de producto

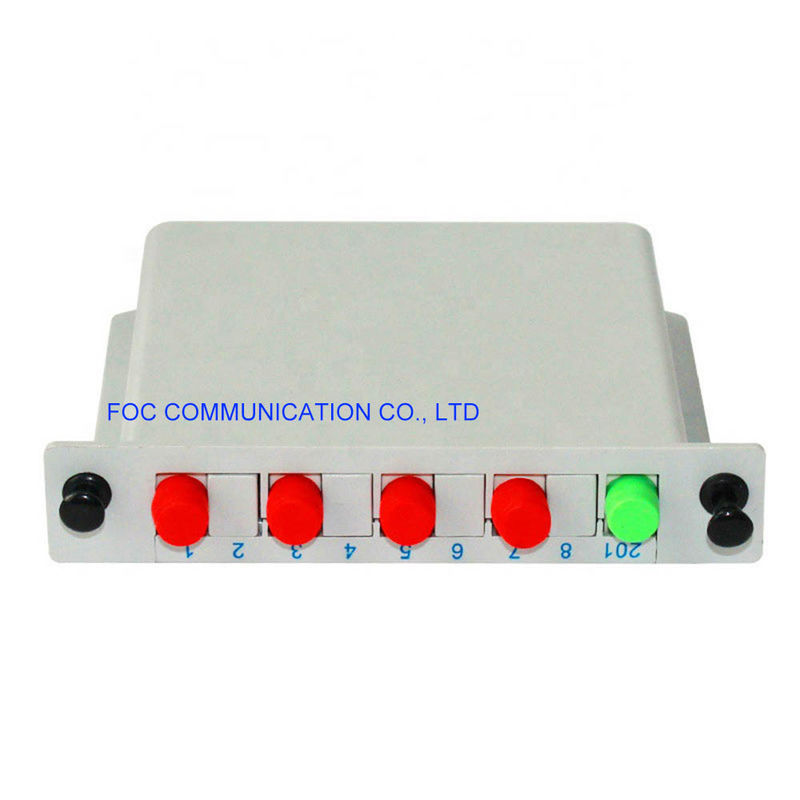

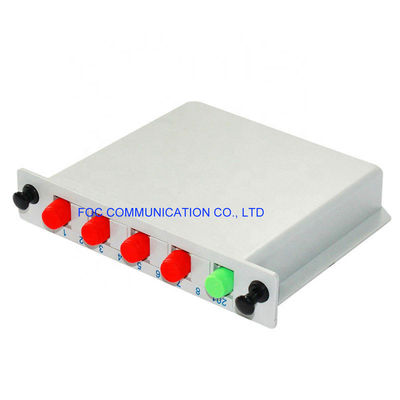

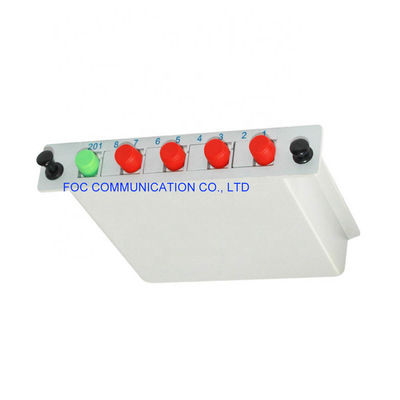

Confiabilidad SC/APC, 1×4 del tipo del casete del divisor del PLC de la fibra altas y estabilidad
El divisor planar del circuito de la onda luminosa (PLC) se fabrica usando tecnología óptica de la guía de onda de la silicona y ofrece una baja solución costo para la distribución de señal óptica. Tiene pérdida de inserción baja y pérdida dependiente de la polarización, tamaño miniatura, longitud de onda de funcionamiento amplia y la gama de temperaturas, confiabilidad estupenda, y uniformidad excelente del canal. La Micro-óptica de la precisión proporciona las series 1xN y 2xN de divisores. Tres tipos de empaquetado son mini tipo disponible divisor del PLC, divisor del PLC de la fan-hacia fuera, divisor del PLC del módulo, tipo divisor del PLC o divisor del tubo del casete del PLC del soporte de estante.
Tipo del casete: instalado en estante estándar de 19 pulgadas; en hogar de la rama de la fibra, el dispositivo de la instalación se proporciona en la caja de fibra óptica de la transferencia de cable; el hogar de la rama, instaló el equipo especificado cliente.
Características
Pérdida de inserción baja
Alta tolerancia máxima del poder
Uniformidad que parte excelente
Longitud de onda de funcionamiento de banda ancha
Diseño compacto
Independiente baja de la polarización
Usos
PON- redes de FTTX
CATV
Equipos de planta exteriores
Sistemas de DWDM y de CWDM
Especificaciones ópticas
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,4 | 10,7 | 13,9 | 17,2 | 21,5 |
| Uniformidad (máximo) | DB | 0,5 | 0,8 | 1,0 | 1,4 | 1,6 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,6 | 11,0 | 14,8 | 17,9 | 21,5 |
| Uniformidad (máximo) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
los 05-20=0.5-2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
