Estante del divisor 650nm del PLC del SC APC 1×2 aumentable para las redes de PON CATV
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo del casete del divisor del PLC 1×2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000pcs/month |
|
Información detallada |
|||
| Puerto: | Divisor del PLC 1*2 | Paquete: | Divisor encajonado del PLC |
|---|---|---|---|
| Conector: | SC/apc | Longitud de onda: | 1260-1650nm |
| Uso: | Red de FTTH FTTB FTTX | ||
| Alta luz: | Divisor del PLC del SC APC 1×2,Divisor del PLC de PON CATV 1×2,divisor óptico del plc |
||
Descripción de producto

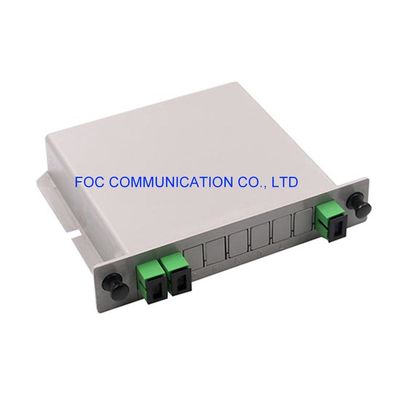

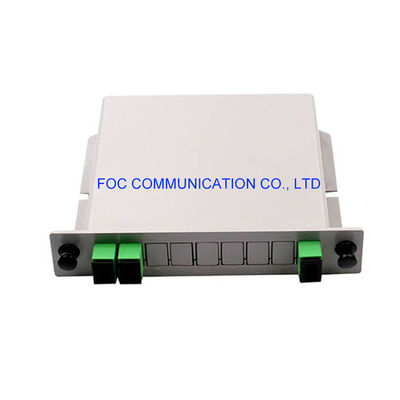

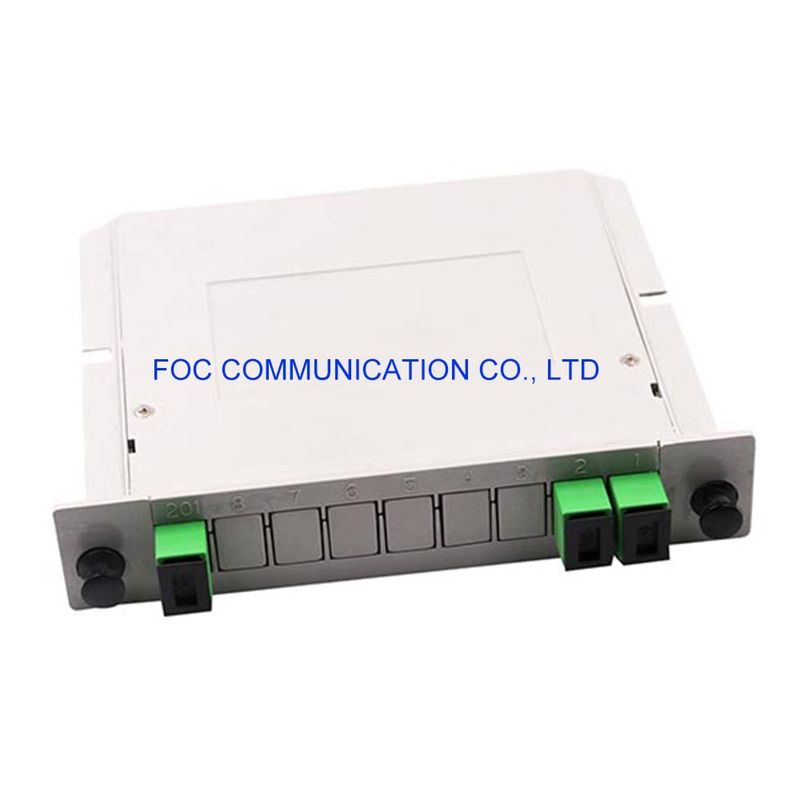

Tipo SC/APC, 1×2 del casete del divisor del PLC de la fibra ampliamente utilizado en redes de PON y de CATV
La tecnología planar del circuito de la onda luminosa (PLC) permite altos ratios partidos en dispositivos compactos, de pequeñas pérdidas, confiables. Los divisores unimodales del PLC de la fibra óptica de FOCABLE son dispositivos ópticos pasivos usados para partir señales entrantes en dos o más señales de salida. Trabajan sobre una gama de longitud de onda amplia a partir de 1260 nanómetro a 1650 nanómetro.
Los divisores del PLC son ampliamente utilizados en redes de PON y de CATV. Ellos ayudar a distribuir la señal de la fibra en configuraciones de red del “árbol”, con una fibra común sirviendo ramas múltiples. Los divisores ayudan a ahorrar recursos preciosos del filamento de la fibra, pero también a proporcionar un medio compartido que fuerce un acercamiento simbólico de los datos para los suscriptores. Los divisores del PLC son muy confiables y asequible, entran en diversos paquetes, de pequeños barriles de aluminio finos a las cajas del ABS y de LGX y de finalmente 19" las unidades aumentables del estante.
Tipo del casete: instalado en estante estándar de 19 pulgadas; en hogar de la rama de la fibra, el dispositivo de la instalación se proporciona en la caja de fibra óptica de la transferencia de cable; el hogar de la rama, instaló el equipo especificado cliente.
Características
Pérdida de inserción baja
Alta tolerancia máxima del poder
Uniformidad que parte excelente
Longitud de onda de funcionamiento de banda ancha
Diseño compacto
Independiente baja de la polarización
Usos
Fibra al punto (FTTX)
Fibra al hogar (FTTH)
Redes ópticas pasivas (PON)
Redes ópticas pasivas del gigabit (GPON)
Redes de área local (LAN)
De cabletelevisión (CATV)
Equipo de prueba
Especificaciones ópticas
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,4 | 10,7 | 13,9 | 17,2 | 21,5 |
| Uniformidad (máximo) | DB | 0,5 | 0,8 | 1,0 | 1,4 | 1,6 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
| Parámetro | Unidad | Especificación (grado de P) | |||||
| Número de canal | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Longitud de onda de la operación | nanómetro | 1260~1650 | |||||
| Pérdida de inserción (máximo) | DB | 4,3 | 7,6 | 11,0 | 14,8 | 17,9 | 21,5 |
| Uniformidad (máximo) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Pérdida dependiente de la polarización | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Pérdida de vuelta | DB | ≥50 | |||||
| Directividad | DB | ≥50 | |||||
| Temperatura de funcionamiento | ℃ | -40~+85 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
los 05-20=0.5-2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
