divisor pasivo 1 RU 19" del PLC de 1x16 FTTH SC APC PDL bajo del soporte de estante
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo del soporte de estante del divisor del PLC 1*16 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10PCS |
|---|---|
| Detalles de empaquetado: | caja 1pcs/blister |
| Condiciones de pago: | Western Union, T/T |
| Capacidad de la fuente: | 90000PCS/MONTH |
|
Información detallada |
|||
| Tipo de la fibra: | G657A | Tipo: | tipo del soporte de estante |
|---|---|---|---|
| Uso: | Red de FTTH FTTB FTTX | Temperatura de funcionamiento: | -40℃ a 85℃ |
| Conector: | SC/LC/FC/ST | Nombre: | Divisor pasivo del PLC |
| Alta luz: | divisor pasivo del PLC de 1x16 FTTH,Divisor pasivo del PLC del SC APC,Divisor pasivo bajo de la fibra del PDL |
||
Descripción de producto

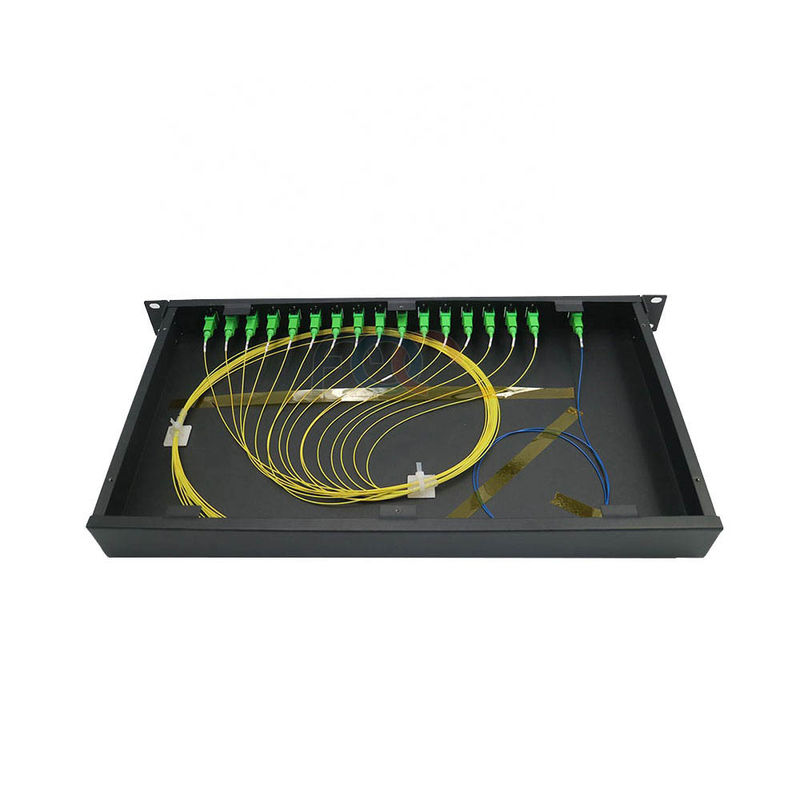

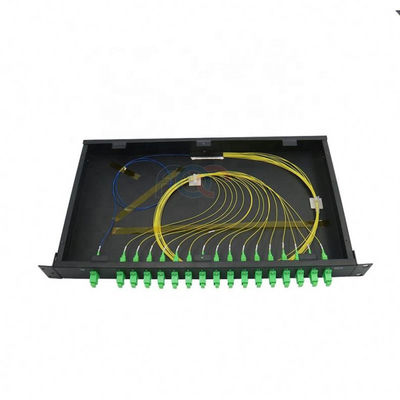

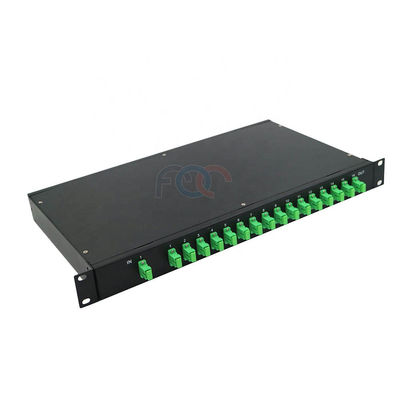

Divisor pasivo del PLC, 1 RU 19" SC del soporte de estante 1x16/APC, usado para FTTH
El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Las características incluyen confiabilidad tamaño pequeño, alta y una longitud de onda de funcionamiento amplia. El divisor del PLC es ampliamente utilizado en todas las redes de la fibra óptica realizar partir del poder de la señal óptica. Todos los productos son GR-1221-CORE obedientes. Los divisores de la fibra óptica de Multicom’s están disponibles en una amplia gama de estilos y de tamaños partir o combinar la luz con pérdida mínima. Todos los divisores se fabrican usando un proceso muy simple que produzca los dispositivos confiables, baratos. Los divisores se pueden fabricar en longitudes de encargo de la fibra y con cualquier tipo de conector. Los divisores del PLC de Multicom están disponibles en tubo, caja, casete, y las configuraciones del soporte de estante, de 1 a 64 fracturas, incluso o fracturas modificadas para requisitos particulares, solo y con varios modos de funcionamiento, con cualquier tipo del conector.
La COMUNICACIÓN CO., LTD de FOC proporciona un diverso 1xN y 2xN del tipo divisores del soporte de estante del PLC 1U, incluyendo 1x2, 1x4, 1x8, el tipo divisor del soporte de estante de 1x16,1x32,1x64 1U del PLC y 2x2, 2x4, 2x8, 2x16, 2x32, tipo divisores del soporte de estante de 2x64 1U del PLC.
Características
Soporte de estante del estilo del paquete
Tipo 1x32 de la configuración
Tipo solo modo G.657A1 de la fibra
Tipo SC/APC del conector
Pérdida de inserción baja
PDL bajo
Pérdida de alto retorno
El partir uniforme del poder
Diseño compacto
Longitud de onda de funcionamiento amplia
Temperatura de funcionamiento amplia
Estabilidad ambiental y mecánica excelente
Calificado debajo de Telcordia GR-1221 y GR-1209
Usos
Avión transcontinental tele/comunicaciones de datos
Equipo y sistemas de la fibra óptica
Sistemas de CATV
Red de área local, PON, y FTTH
Sensores de la fibra
Redes de DWDM
Especificaciones ópticas
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,4 |
10,7 |
13,9 |
17,2 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,5 |
0,8 |
1,0 |
1,4 |
1,6 |
2,0 |
|
Pérdida dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,6 |
11,0 |
14,8 |
17,9 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,8 |
1,0 |
1,2 |
1,5 |
1,8 |
2,0 |
|
Pérdida dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
Nota: Todos los datos arriba no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Tubo flojo de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5--los 2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
Podemos producir muchos seriales de los divisores del PLC incluyendo:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 con el paquete de siguiente
Serie desnuda de la fibra
Mini paquete flojo del tubo
Tipo del módulo del ABS
LGX encajonado
El panel de remiendo del soporte de estante para el uso de PON.
El panel de remiendo del soporte de la pared para el uso de PON
Tipo en línea del cierre del empalme de la fibra óptica
Tipo erguido del cierre del empalme de la fibra óptica
