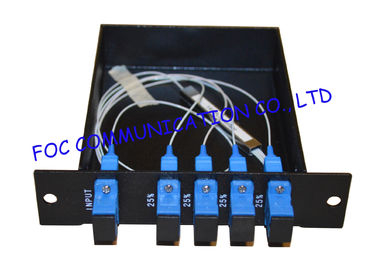

Tipo soporte del divisor LGX del PLC de la fibra 1*4 de estante con la inserción baja del conector del SC/del UPC
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | FOCABLE |
| Certificación: | ISO Certification and RoHS Compliant |
| Número de modelo: | Tipo divisor de 1*4 LGX del PLC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10pcs |
|---|---|
| Detalles de empaquetado: | caja 1pcs/carton |
| Condiciones de pago: | Western union, T/T |
| Capacidad de la fuente: | 90000PCS/Month |
|
Información detallada |
|||
| Puerto: | 1*2, 1*4, 1*8 | Tipo de conector: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC |
|---|---|---|---|
| material del cable: | PVC, LSZH | Tipo de fibra: | G.652D, G.657A |
| Alta luz: | divisor óptico pasivo,separadores de fibra óptica |
||
Descripción de producto

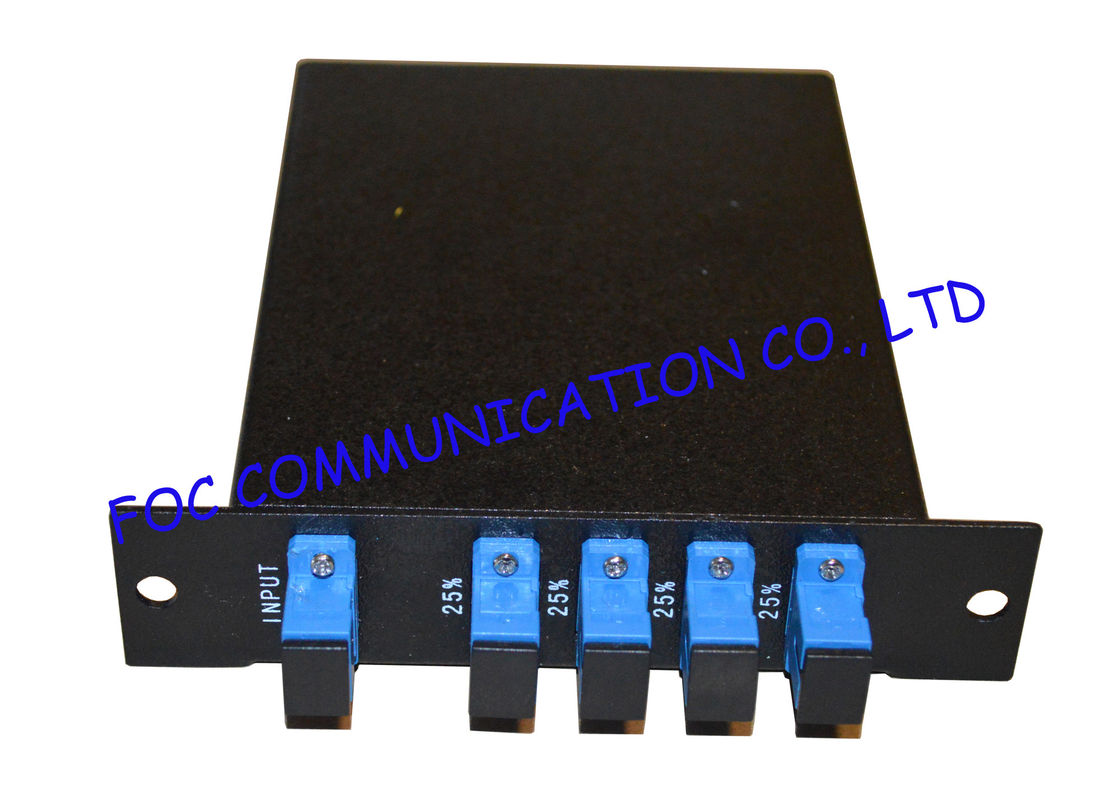

Tipo soporte del divisor LGX del PLC de la fibra 1*4 de estante con la inserción baja del conector del SC/del UPC
La COMUNICACIÓN CO., LTD de FOC proporciona los divisores de la fibra óptica 1*N y 2*N. Y estos divisores del PLC se pueden hacer según la petición del cliente.
El divisor de LGX está en un módulo de LGX que se utilice para el uso del chasis de LGX. También se termina con los adaptadores y según diversos requisitos, los módulos de LGX se pueden insertar en el chasis. Además, el divisor de LGX puede también instalado en chasis del soporte de estante. Hay 1*2, 1*4, 1*8 tipo divisores del módulo de LGX para que usted elija.
El divisor planar del circuito de la onda luminosa (divisor del PLC) es una clase de dispositivo óptico de la distribución de poder de la guía de onda integrada basado en el substrato del cuarzo. Tiene las ventajas del pequeño volumen, ancho de banda amplio, alta confiabilidad, uniformidad excelente. El divisor de fibra óptica es especialmente conveniente para las redes ópticas pasivas (EPON, BPON, GPON) que está conectada con el equipo de terminal y realiza la distribución de poder óptica.
Como uno de los componentes más importantes de los sistemas de PON (red óptica pasiva), el mercado de los divisores del PLC (circuito planar de la onda luminosa) ha crecido rápidamente. Si usted debe la primera vez comprar divisores del PLC, usted puede ser que sea curioso sobre el tipo del paquete de él. Realmente, no es tan complejo como usted piensa.
Actualmente, hay seis tipos importantes de divisores del PLC según diversos usos, suce del paquete como, divisor desnudo de la fibra, divisor del módulo, divisor del estante-soporte, fan-hacia fuera y divisor blockless, divisor de la bandeja y divisor de LGX. Por supuesto, éstos son los tipos básicos y hay versión de la mejora en su fundación ofrecida por diversos vendedores. Por ejemplo, las demostraciones siguientes nosotros que los divisores del PLC con diverso paquete mecanografían.
- Divisor óptico de la fibra desnuda
- Divisores del ABS
- Divisor de la fibra de Blockless
- Avive hacia fuera el divisor
- Divisor de la bandeja
- divisor del Estante-soporte
- Divisores de LGX
- Divisor del PLC en mini tipo enchufable
Podemos producir muchos seriales de los divisores del PLC incluyendo
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 con el paquete siguiente
Divisores desnudos del PLC de la fibra
Divisor óptico del PLC de la fibra de Blockless
Divisor del PLC de la fibra óptica de la caja del ABS
Divisores ópticos del PLC de la caja de LGX
Divisor del PLC de la caja del casete
Tipo divisor de fibra óptica de la plataforma del PLC
Divisor del PLC del soporte de estante para el uso de PON
Divisores del PLC del soporte de la pared
Características
Pérdida de inserción baja
Pérdida baja del dependiente de la polarización
Pérdida de alto retorno
El partir uniforme del poder
Diseño compacto
Longitud de onda de funcionamiento amplia
Temperatura de funcionamiento amplia
Estabilidad ambiental y mecánica excelente
Calificado debajo de Telcordia GR-1221 y GR-1209
Usos
FTTX (FTTP, FTTH, FTTN, FTTC)
Redes ópticas pasivas (PON)
Redes de área local (LAN)
Sistemas de CATV
Distribución de señal óptica
Equipos de prueba
Especificaciones ópticas
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,4 |
10,7 |
13,9 |
17,2 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,5 |
0,8 |
1,0 |
1,4 |
1,6 |
2,0 |
|
Pérdida del dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
|
Parámetro |
Unidad |
Especificación (grado de P) |
|||||
|
Número de canal |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Longitud de onda de la operación |
nanómetro |
1260~1650 |
|||||
|
Pérdida de inserción (máximo) |
DB |
4,3 |
7,6 |
11,0 |
14,8 |
17,9 |
21,5 |
|
Uniformidad (máximo) |
DB |
0,8 |
1,0 |
1,2 |
1,5 |
1,8 |
2,0 |
|
Pérdida del dependiente de la polarización |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Pérdida de vuelta |
DB |
≥50 |
|||||
|
Directividad |
DB |
≥50 |
|||||
|
Temperatura de funcionamiento |
℃ |
-40~+85 |
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
Nota: Todos los datos antedichos no incluyen los conectores.
Información el ordenar
|
PLC |
|
|
|
|
|
|
|
|
Puerto |
Tipo de la fibra |
Entrada |
Salida |
Longitud de la coleta |
Conector |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm sueltan el tubo, S=2.0mm, R=3.0mm, 0=Adapter |
L=900µm sueltan el tubo, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5--los 2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
